【產品簡介】土壤酸堿度傳感器又稱測量土壤酸堿度的儀器、ph值土壤檢測儀器,土壤酸堿度傳感器是一款專門用于土壤酸堿度檢測的儀器,傳感器可以直接插入土壤測量土壤的酸堿度。
一.土壤酸堿度傳感器應用環境說明
土壤酸堿度傳感器又稱測量土壤酸堿度的儀器、ph值土壤檢測儀器,土壤酸堿度傳感器是一款專門用于土壤酸堿度檢測的儀器,傳感器可以直接插入土壤測量土壤的酸堿度。土壤酸堿度傳感器是我司研制的一款土壤PH變送器,該變送器精度高,響應快,輸出穩定,適用于各種土質。可長期埋入土壤中,耐長期電解,耐腐蝕,抽真空灌封,完全防水。
可廣泛應用于土壤酸堿度的檢測、精細農業、林業、地質勘探、植物培育、水利、環保等領域酸堿度的測量。
可埋入土壤進行長期動態檢測。
性能穩定,使用壽命長
IP68防水標準
二.土壤酸堿度傳感器技術性能和規格
1.技術參數
測量原理 | 電化學(鹽橋) |
信號方式 | RS485(MODBUS-RTU) |
測量范圍 | 0~14.00(PH) |
測量分辨率 | 0.01 |
測量精度 | ±0.1PH,±0.1℃ |
響應時間 | 約10s(98%流動液體)約15s(98%靜止液體) |
外殼材質 | ABS |
溫度補償 | 自動溫度補償 |
電纜長度 | 標配5米 |
供電電壓 | 12-24VDC(0.4W@12V) |
測量環境 | 溫度0~50℃(不結冰),<0.2MPa |
防水等級 | IP68 |
安裝方式 | 浸入式安裝,松軟土地泥漿 |

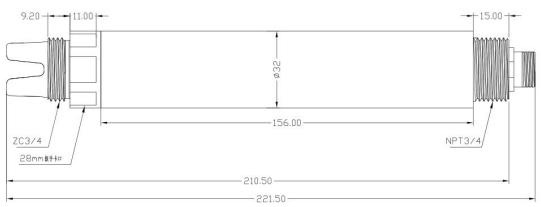

2.土壤酸堿度傳感器尺寸圖
傳感器接頭為M12航空插頭連接器5芯母座
三.土壤酸堿度傳感器安裝
安裝方式
第一步:使用土鉆在合適的位置打孔

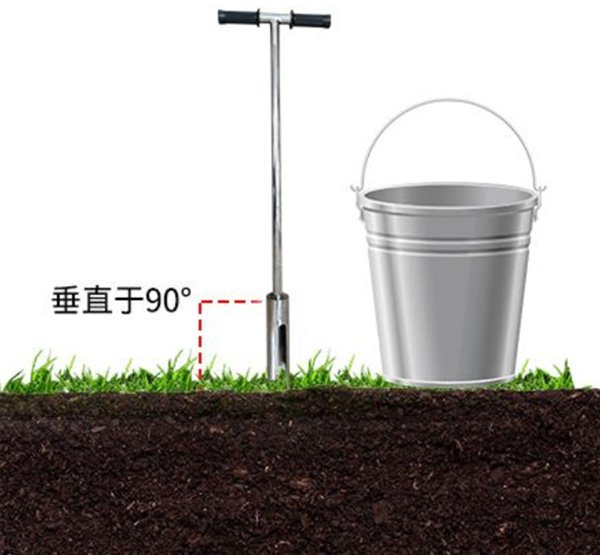

1.將直徑20mm土鉆豎直于地面,雙手緊握手柄順時針下壓慢速轉動。(注意:不要太用力,務必慢速多轉幾圈,防止鉆頭跑偏至孔洞打歪)
2.將取土鉆從孔洞中取出,放入桶中將土鉆中的土收集到桶中用以下一步和泥漿。

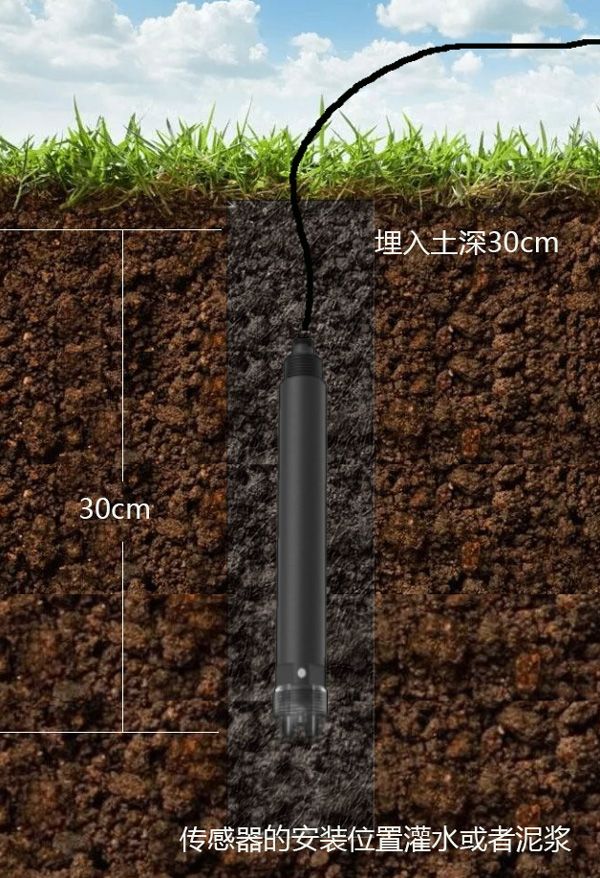

3.反復持續上述打孔、取土,并在此過程中嘗試性地將傳感器輕放入孔洞中(請勿將設備用力觸底),以測試孔洞的深度是否合適;若有卡頓,則使用土鉆修正,保證傳感器放入、取出都比較順暢;直到孔深與傳感器所標識的安裝位置齊平,打孔完成

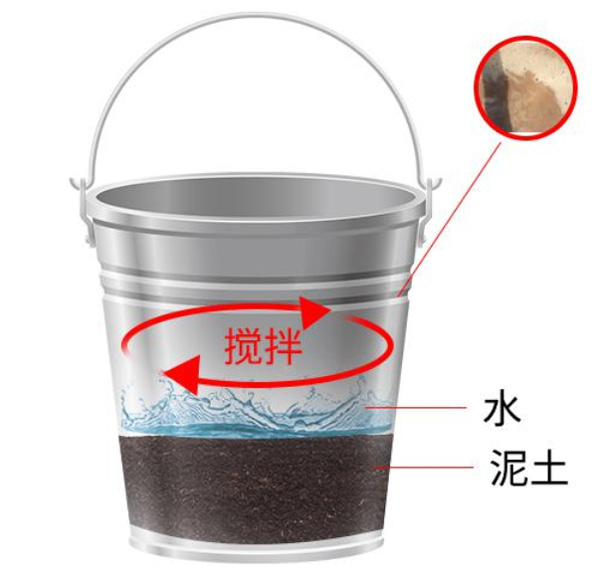

第二步:制作泥漿
1.挑出土壤中的雜質,石子、草根、不容易溶解的土塊等。將土壤搓細,以便和泥漿。2.倒入適量水,充分攪拌至粘稠狀;壤土泥漿一般不能稠于“芝麻醬”狀;和泥漿完成。
第三步:灌漿安裝

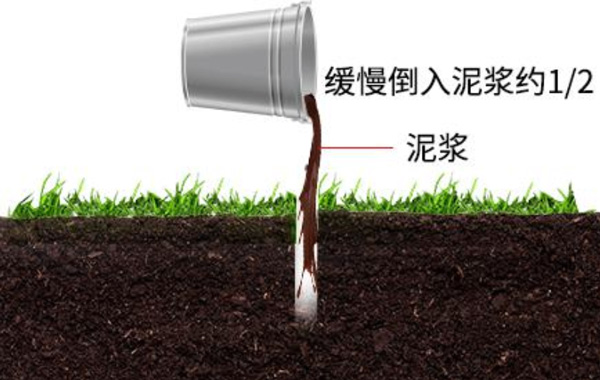

1.將泥漿緩慢倒入孔洞,大概到孔洞1/2的位置;可根據實際情況酌情增減。
2.將傳感器慢慢放入孔洞中,向一個方向慢慢轉動并下壓,速度過快可能會導致氣泡不能被完全排出。(注意:再轉動下壓的過程中不可以上拔傳感器,防止氣體再次吸入孔中)
3.當傳感器安裝到正確的深度后(零刻度線與地面平齊),設備周圍會溢出一些泥漿,灌漿完成。(注意:將傳感器周圍3CM以外多余的泥漿清除,防止結塊影響水分下滲)
第四步:安裝完成
將設備接好電源線和485通信線上電1小時后便可進行數據采集。
1.砂土安裝要點
砂土安裝與壤土標準安裝步驟無異,需要注意的是需準備足量的水。在灌漿之前,先把水倒入孔洞中,淋濕整個洞壁,直到孔洞底部有多余的水出現為止。然后按照步驟,將泥漿慢慢倒入孔洞中,大概大概到孔洞1/2的位置。其余安裝步驟參照壤土的安裝即可。
2.黏土安裝要點
黏土的安裝在打孔收集土壤完畢之后,清理雜質后,將黏土在水中浸泡大于2小時,使黏土軟化,便于活成比較均勻的泥漿。浸泡完成后攪拌成粘稠狀,灌漿即可。其余安裝步驟參照壤土的安裝即可。
2.電氣安裝

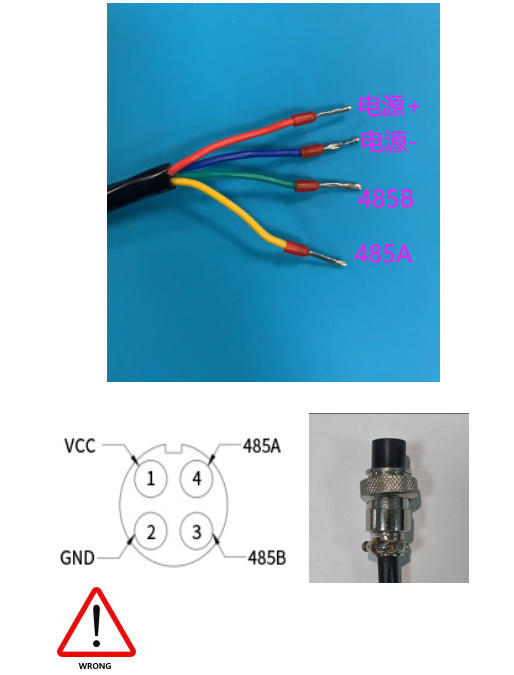

線纜為4芯屏蔽線,線序定義:紅色-電源線(12~24VDC)
藍色-地線(GND)
綠色-485B黃色-485A
通電前應仔細檢查接線順序,避免因接線錯誤而造成不必要的損失。注:線纜顏色因生產批次不同可能會略有差異,具體以線纜絲印為準
錯誤接線可能導致設備永久性損壞
四.土壤酸堿度傳感器維護和保養
1.使用和維護
初次使用或久置不用重新使用時,敏感球泡和參比液絡部應在3.3mol/L KCI溶液中浸入2小時以上。
使用時應先用去離子水(或蒸餾水)洗凈并擦干,防止雜質帶入被測液體中,傳感器的1/3應插入被測液體中。
接線端子部分應保持清潔干燥,傳感器不用時應清洗干凈,插入加有3.3mol/L KCI溶液的保護套,或將傳感器插入加有3.3mol/L KCI溶液的容器中。
檢查接線端子處是否干燥,如有污漬,請用無水酒精擦拭,干燥后再繼續使用。傳感器應避免長時間浸泡在去離子水,蛋白質溶液,強酸強堿溶液以及酸性氟化物溶液中,并防止與有機硅油脂接觸。使用時間較長的傳感器,它的玻璃膜可能變成半透明或者附有沉積物,此時可用稀鹽酸洗滌,并用水沖洗。
傳感器使用時間較長出現測量誤差時,可通過配合儀器進行標定校正,當以上方式對傳感器進行維護和保養仍不能進行標定和測量時,說明傳感器已經失效,請更換傳感器。
